生料磨主减速器高速轴断裂的应急修复

2013-06-05

李友芳
（浙江尖峰水泥有限公司金马水泥厂，浙江金华）

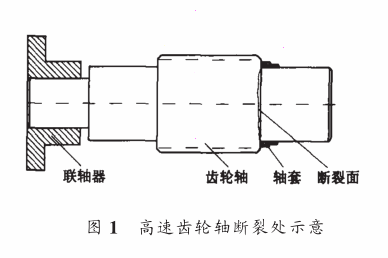

　　我公司Ø3.5m×6.0m风扫烘干生料磨采用边缘传动，主减速器为一级硬齿面传动，速比为6.7，功率为1000KW。2004年3月下旬该减速器高速轴发生断裂，断裂位置见图1。为减少对生产的影响，我们采用“挖孔种植”镶嵌法修复。

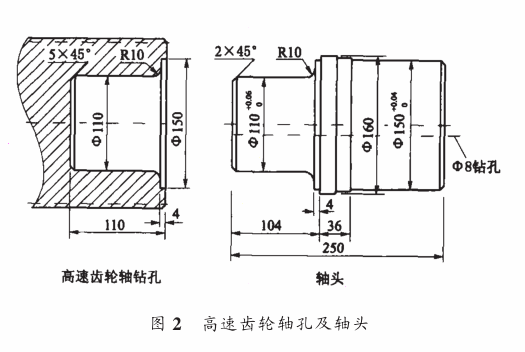

　　对断裂齿轮轴进行加工，在断裂端面钻孔，直径Ø100mm，深110mm，沉孔直径Ø150mm，深4mm，沉孔的目的是为了配合平整。用45号圆钢加工轴头一只，如图2所示。轴头上直径Ø160mm处原为一轴套，现处理为整体。注意轴头各部位长度，保证与原齿轮轴相同，轴孔Ø110mm选用过盈配合，过盈量为0.06mm。根据膨胀量，采用氧－乙炔气割枪均匀加热，使齿轮轴孔温度升高50°即可满足安装要求。另在轴头轴向偏轴心10mm处钻一个Ø8mm孔，用来排放安装后孔内空气。

　　轴承型号为22330 C/W 33，采用热装法也能很快套入轴头。减速器安装时要注意保证原有安装尺寸，联轴器也要重新进行同心度调整，轴承处供油管道要检查清洗，轴承的一个油孔Z好对准供油管道口，开机时要先开供油系统，使轴承润滑充分后再开机运转。
　　该法费时8h，修复后经过2个月的满负荷运行，没有发生异常情况。为保证安全运行，新轴到货后，拆下原轴，经检查原修复轴完好无损。

来源：《水泥》2005年第4期
